전자석이있는 50 톤 더블 빔 오버 헤드 여행 크레인

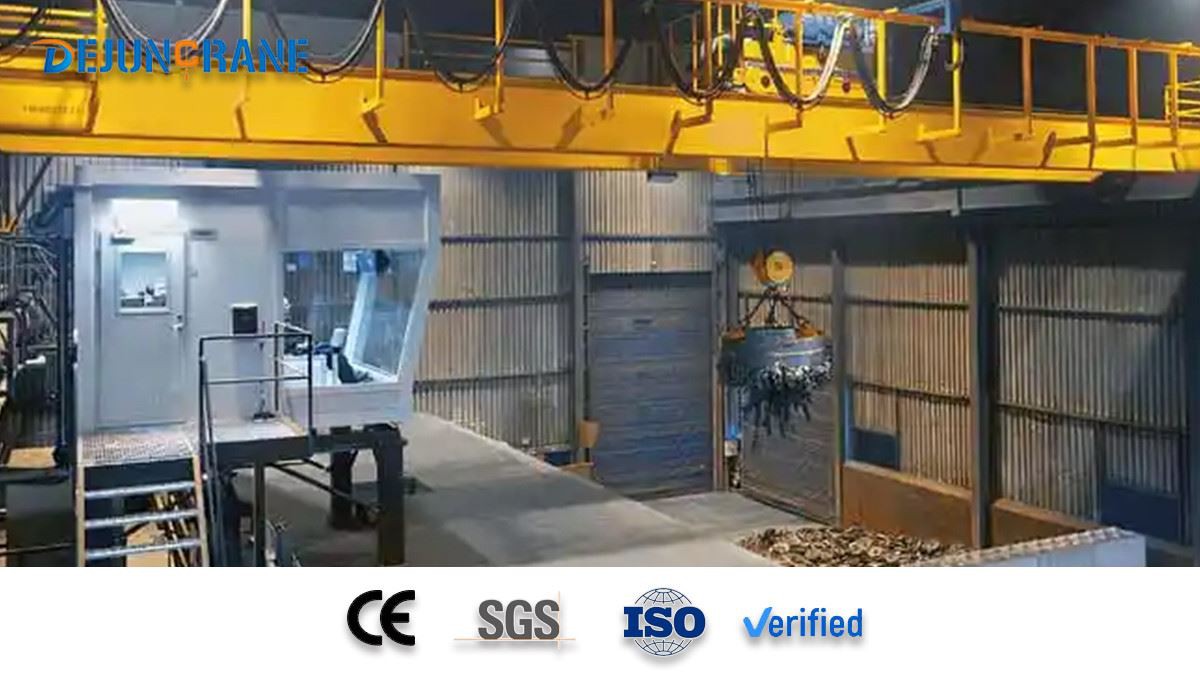

전자기 교량 크레인은 야금 공장의 실내 또는 실외에서 고정된 범위에서 자성 철 금속 제품 및 재료의 무거운 적재, 하역 및 취급에 특히 적합합니다. (예: 강철 잉곳, 형강, 선철 블록).

문의 보내기

빠른 배송
품질 보증
연중무휴 고객 서비스

제품 소개

1. 제품 소개:

또한 철강, 철 블록, 고철, 고철, 철 파일링 및 기타 재료를 운송하기 위해 기계 공장 및 창고에서 일반적으로 사용됩니다.

리프팅 장비 전자기 교량 기중기는 A{1}}A8 작업 시스템에 속하며 기중기는 전자기 디스크의 자중을 포함합니다.

Double Beam Overhead Crane price

2. 매개변수:

드는 무게(t)			5		10			16
스팬(m)			맞춤형
최대 드는 고도(m)			16		16			16
속도 (m/min)	게양	전자기	15.6		13			13
	게의 여행		39.5		43.8			44.5
	트롤리 여행		92.7	93.7	92.7	93.7	86.4	76	89
작업 클래스			A5-A8
전류			삼상 AC 380V 50Hz 또는 맞춤형

3. 구성 요소:

전자석이있는 50 톤 더블 빔 오버 헤드 여행 크레인은 브리지 프레임, 카트 주행, 트롤리, 운전실 및 전기 장비로 구성됩니다.

크레인은 이중 빔 및 이중 트랙 및 단일 트롤리 게양의 구조 유형을 채택합니다.

교량은 기중기의 주요 힘 베어링 구성 요소이며 트롤리 트랙, 보행 플랫폼, 난간, 사다리 및 기타 보조 장치로 보완 된 주요 힘 베어링 부품으로 메인 빔과 엔드 빔이있는 이중 빔 구조를 채택합니다. 금속 구조물.

메인 빔은 충분한 강도, 강성 및 전체 안정성을 보장하기 위해 올바른 트랙에 상자 모양의 구조입니다. 서브머지드 아크 용접 또는 가스 차폐 용접은 메인 빔과 엔드 빔의 커버 플레이트와 웨브의 횡 맞대기 용접 및 웨브와 커버 플레이트 사이의 연결 용접에 사용됩니다. 용접 후 "일반 오버 헤드 크레인"의 규정에 따라 용접 이음매를 확인하십시오.

엔드 빔은 상자 모양의 구조이며 엔드 빔과 메인 빔 사이의 연결은 강성 연결입니다. 운송을 용이하게하기 위해 엔드 빔을 분리하고 엔드 빔을 연결하는 데 고강도 볼트를 사용하며 각 연결 플레이트에 위치를 지정하는 데 리머 볼트를 사용하며 공장 출하 전에 위치 확인 표시가 있습니다.

카트 주행 메커니즘은 크레인과 같은 4 개의 바퀴로 지원되며 두 세트의 독립적 인 구동 시스템이 각각 크레인을 구동하는 데 사용됩니다. 트롤리 작동 메커니즘은 4개의 바퀴로 지원되며 독립적인 구동 시스템이 트롤리를 중앙에서 구동하는 데 사용됩니다.

4. 적용 가능한 환경:

크레인 원형 전자석이 있는 더블 거더 오버헤드 크레인은 실내 또는 야금 공장의 야외에서 고정된 스팬에서 자성 철 금속 제품 및 재료(예: 강철 잉곳, 형강 및 선철 블록)의 무거운 적재 및 하역 및 취급에 적합합니다. . 또한 철강, 철 블록, 고철, 고철, 철 파일링 및 기타 재료를 운송하기 위해 기계 공장 및 창고에서 일반적으로 사용됩니다.

This type of crane is generally not used in places with high temperature (>플러스 40도) 및 저온(<-20℃). if="" the="" ambient="" temperature="" exceeds="" the="" above="" range,="" it="" should="" be="" handled="" according="" to="" special="" requirements.="" the="" normal="" temperature="" electromagnet="" is="" used="" for="" lifting="" and="" transporting="" metals="" below="" +100°c,="" and="" the="" high-temperature="" electromagnet="" is="" used="" for="" lifting="" and="" transporting="" metals="" below="" +600°c,="" and="" cannot="" be="" used="" for="" lifting="" and="" transporting="" molten="" metals.="" not="" for="" use="" in="" workplaces="" with="" strong="" corrosive="" chemical="">
