전선 로프 호이스트가있는 5 톤 서스펜션 단일 빔 오버 헤드 크레인

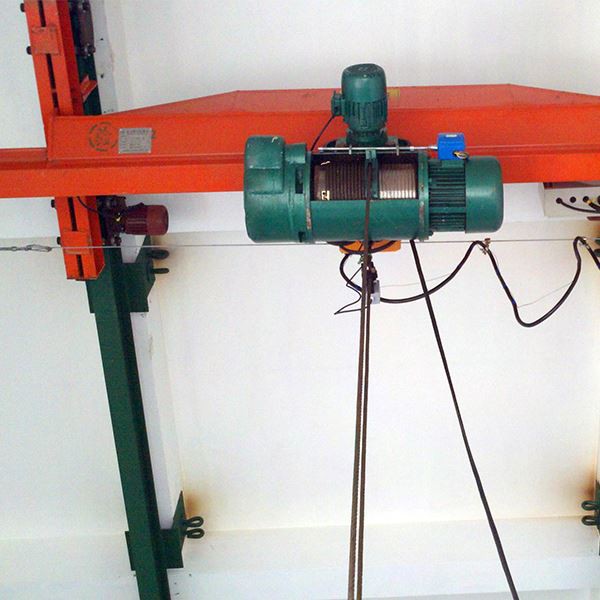

전기 호이스트가있는 5 톤 서스펜션 단일 빔 오버 헤드 크레인은 강판과 I- 빔으로 용접 된 메인 빔, 엔드 빔, 전선 로프 호이스트 및 전기 트롤리로 구성됩니다.

문의 보내기

빠른 배송
품질 보증
연중무휴 고객 서비스

제품 소개

1. 제품 소개:
전기 호이스트가있는 5 톤 서스펜션 단일 빔 오버 헤드 크레인은 강판과 I- 빔으로 용접 된 메인 빔, 엔드 빔, 전선 로프 호이스트 및 전기 트롤리로 구성됩니다.
작업장 상부의 I형 궤적에 걸고, 메인 빔의 I형 형강 하부 플랜지를 따라 전동 호이스트가 작동하여 물품의 리프팅 및 운송을 완료합니다.
작업 환경 온도는 생산 작업장, 창고 및 화물 야드 및 기타 장소에서 널리 사용되는 -20- 더하기 40도입니다. 가연성, 폭발성 및 부식성 매체 환경에서 작업하는 것은 금지되어 있습니다. 노동계급은 A3~A4이다.

5 ton Single Beam Overhead Crane manufacturers

2. 매개변수:

모델	LX0.5-S		LX{0}}S		LX{0}}S		LX{0}}S		LX{0}}S		LX{0}}S
드는 무게(t)	0.5		1		2		3		5		10
스팬(m)	맞춤형
작업 속도 (m/min)	20 30		20 30		20 30		20 30		20 30		20 30
전동 호이스트 모델	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1
게양 높이(m)	6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18
드는 속도(m/min)	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	7	7/0.7
작업 클래스	A3-A4
전류	맞춤형

3. 구성 요소:
전기 호이스트가있는 5 톤 서스펜션 단일 빔 오버 헤드 크레인은 금속 구조, 리프팅 메커니즘, 작동 메커니즘 및 전기 부품으로 구성됩니다.
금속 구조 부분: 메인 빔은 강판 압연으로 형성된 U자형 채널 강으로 만들어지고 I형 빔으로 용접되어 상자 모양의 솔리드 웹 빔을 형성합니다. 엔드 빔은 채널 스틸로 구성되며 메인 빔과 엔드 빔은 핀으로 연결되어 바퀴가 트랙에 균형 잡히고 효과적인 방식으로 접촉할 수 있도록 하며 분해, 운송 및 보관에 편리합니다.
리프팅 메커니즘: 전기 와이어 로프 호이스트는 게양 메커니즘으로 사용됩니다.
작동 메커니즘: 크레인 작동 메커니즘은 원추형 로터 모터에 의해 구동되는 전기 호이스트용 전기 트롤리 구조를 채택하고 작동 속도는 고객 요구 사항에 따라 사용자 정의할 수 있습니다.
전기 부품: 크레인 전원 공급 장치 도입 형식에는 안전 슬라이딩 접촉 라인과 유연한 케이블 전원 공급 장치의 두 가지 유형이 있습니다. 전선 로프 호이스트와 전체 크레인에는 안전 장치가 장착되어 있습니다. 예: 리프팅 리미트 스위치, 엔드 리미트 스위치, 과부하 리미터 등 전원 차단 및 위상 오정렬 보호 장치가 장착되어 있습니다.

4. 적용 가능한 환경:

전기 호이스트가있는 5 톤 서스펜션 단일 빔 오버 헤드 크레인은 기계 제조 및 조립, 창고, 하수 처리장, 콘크리트 작업장, 동굴 및 기타 장소에서 주로 사용되는 범용 크레인입니다.
화재 위험, 폭발 위험 매체 및 상대 습도가 85% 이상이거나 부식성 가스가 가득한 장소에는 적합하지 않습니다. 또한 용융 금속 및 유독성, 가연성 및 폭발성 품목을 들어 올리는 데 적합하지 않습니다.

Suspension Overhead Crane manufacturers
