제어 시스템을 설치하고 사용하는 방법은 무엇입니까?

제어 시스템을 설치하고 사용하는 방법은 무엇입니까?

일반적으로 전기 제어 시스템은천장 주행 크레인두 부분으로 나누어집니다. 리프팅 부분은 이동 엔드 빔에 있고 리프팅 부분과 트롤리 주행 부분은 윈치에 있으며 이동 크레인과 함께 작동합니다. 현재 레이아웃은 트롤리, 트롤리 및 리프팅 시스템의 전기 제어 부품을 모두 터미널 빔의 동일한 위치에 배치하는 것입니다. 바이너리 제어는 중앙 제어라고도 합니다.

우리 회사는 일반적으로 시스템의 서비스 수명을 연장하기 위해 이러한 레이아웃을 채택합니다. 왜냐하면 크레인에 매달린 크레인의 불안정으로 인해 전기 제어 시스템이 반복적인 스윙을 피할 수 없기 때문입니다. 작업 조건에서 전기 제어 시스템의 스윙은 고장의 중요한 원인 중 하나입니다. 엔드 빔의 전체 전기 제어는 공간에 의해 제한되지 않으며 전기 제어 상자를 확대하여 주파수 변환기, 팬 및 저항기와 같은 전기 구성 요소를 쉽게 추가할 수 있습니다. 기존 가변 주파수 크레인 제어 상자는 엔드 빔에 균일하게 설치됩니다.

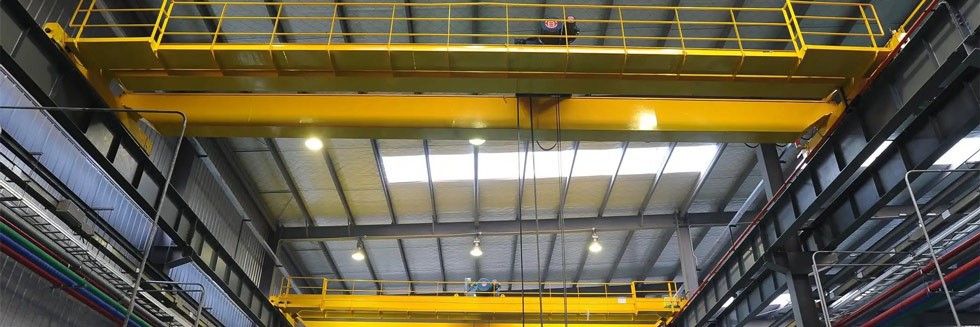

이중 거더 크레인용 전기 호이스트 구동 제어 시스템의 다양한 배열. LH형 이중 거더 크레인의 경우 이중 거더 트롤리가 앞뒤로 흔들리지 않기 때문에 LH형 이중 거더 크레인은 제어 상자의 공간 배치 요구 사항을 충족할 수 있습니다. 가장 중요한 것은 이중 대들보 트롤리가 동시에 두 개의 제어 상자를 사용할 수 있다는 것입니다. 중앙 제어 상자가 차량에 배치되어 배선이 단순화되고 중복 케이블이 많이 절약됩니다.

의 특별한 기능이중 대들보 천정 주행 크레인일반적으로 PLC를 구현해야 합니다. 요즘에는 많은 브랜드의 인버터가 호이스팅 애플리케이션 매크로와 호이스팅 전용 프로세스 카드를 출시하고 있습니다. 호이스팅 관련 기능을 완성하기 위해 이러한 애플리케이션 매크로와 프로세스 카드를 사용하면 설계 프로세스를 단순화할 수 있습니다. 강력한 성능, 우수한 신뢰성, 쉬운 디버깅 및 저렴한 비용을 갖추고 있습니다. 우선순위를 두는 것이 좋습니다. . 프로그래밍을 위해 PLC를 사용해야 하는 경우 관련 프로그램을 최대한 모듈화하고 모듈과 메인 프로그램 간의 연결을 줄여 향후 유사한 응용 프로그램에 이식할 수 있도록 주의해야 합니다.

PLC 제어 시스템은 이중 거더 교량 크레인의 결함을 감지 및 제어하고 결함 발견을 지원하며 결함 확장을 방지할 수 있습니다. 이 목표를 달성하려면 PLC에서 가능한 많은 시스템 정보를 수집해야 합니다.

차단기, 접촉기, 계전기, 브레이크, 리미트 스위치, 안전 장치 등을 포함하되 이에 국한되지 않는 다양한 장비의 위치 신호를 수집하려면 PLC를 사용하는 것이 좋습니다. 모든 신호가 수집되면 각 명령이 발급 후 정상적으로 실행되었습니다. 명령이 잘못 실행된 것으로 확인되면 즉시 알람을 보고하고 작업을 중지하거나 오류 처리 절차를 실행하여 오류가 더 이상 확대되지 않도록 해야 합니다. 유지보수 담당자가 참고할 수 있도록 이중 거더 천정 주행 크레인의 결함 위치를 분석했습니다.
